MANAPAK FLOW CONTROL, PARKER

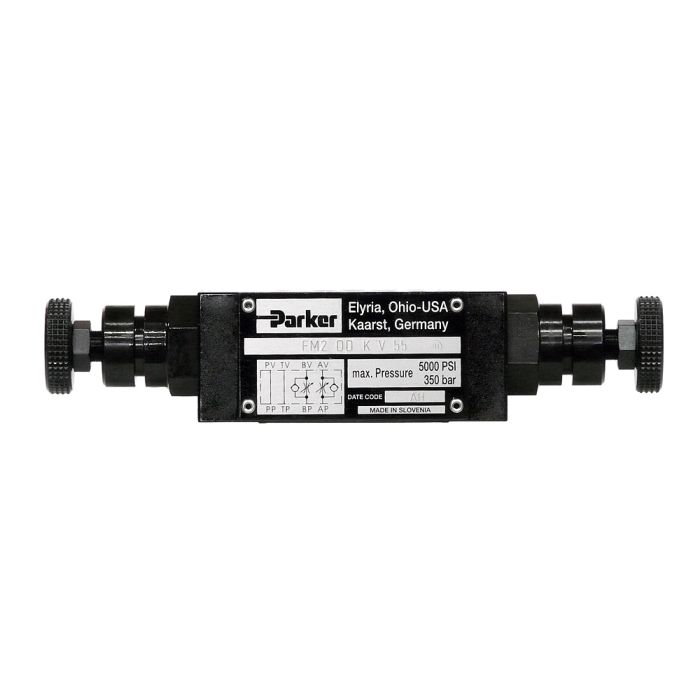

Les clapets anti-retour à double étranglement de la série FM en NG06, NG10, NG16 et NG25 font partie de la gamme complète de clapets à plaque sandwich de Parker et assurent un débit élevé avec une faible perte de charge pour des processus précis et économes en énergie. Elles permettent une configuration aisée des systèmes à étages conventionnels. Les vannes d'étranglement et les clapets anti-retour sont situés dans les ports A et B.

Marchés:
- Industriel
- Machines-outils

Caractéristiques/avantages :
- Conception compacte et éprouvée - assure un fonctionnement fiable dans les systèmes de cheminée conventionnels
- Deux types de conception d'aiguille de dosage (FM2 et FM3) -  permettent de sélectionner les caractéristiques d'étranglement optimales requises pour s'adapter à l'application
- Grands clapets anti-retour de dérivation - permettent un débit élevé pour une faible perte de charge
- Très bon rapport qualité-prix
- Délai de livraison court - pas d'entreposage nécessaire
- Quatre tailles :
   - NG06 (CETOP 03 / NFPA D03)
   - NG10 (CETOP 05 / NFPA D05)
  ;NG16 (CETOP 07 / NFPA D07)
    - NG25 (CETOP 08 / NFPA D08)

Applications :
- Convient aux applications hydrauliques générales
- Machines-outils

Fonctionnement:
Les FM2 et FM3 peuvent être utilisés comme accélérateur d'entrée ou de sortie de compteur en changeant la position de montage. FM4 peut être sélectionné par le code de commande en tant qu'accélérateur d'entrée ou de sortie de compteur. Le FM6 n'est disponible qu'en tant que commande de sortie de compteur.

Le clapet anti-retour peut également être utilisé pour influencer le temps de commutation des vannes directionnelles pilotées. Dans ce cas, le clapet est placé entre l'étage pilote (CETOP 03, NG06) et l'étage principal (CETOP 05, NG10 jusqu'à CETOP 10, NG32).
